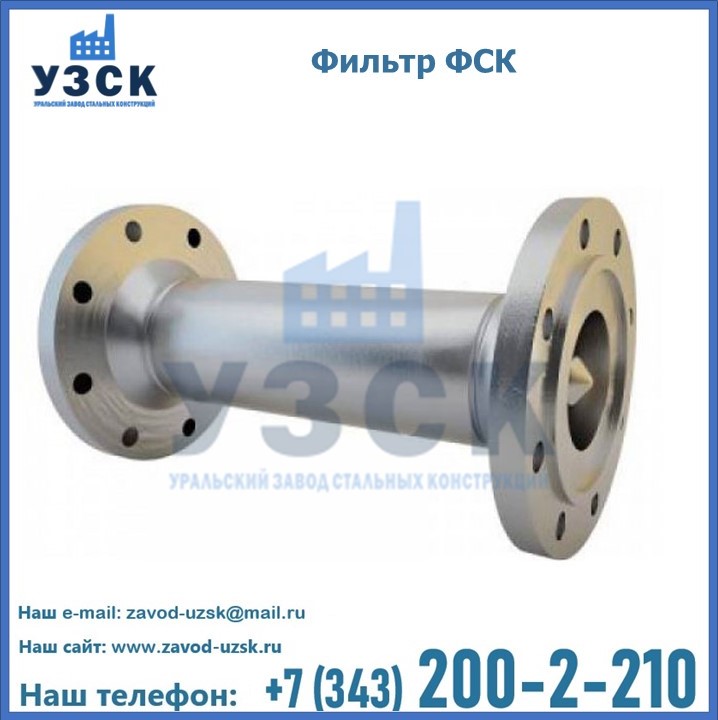

Фильтр сетчатый конусный ФСК применяют, чтобы защитить ответственные части систем трубопровода от попадания в них инородных механических примесей. К таким элементам относятся насосы, клапаны и прочие устройства, которые особенно чувствительны к чистоте проходящего через них рабочего потока. За счет использования разных материалов исполнения фильтров, они могут применяться для многих и разнообразных рабочих сред. На Уральском Заводе Стальных Конструкций в Таразе можно купить фильтры ФСК от производителя по выгодной цене.
Конструктивные особенности и свойства
Фильтры ФСК устанавливают перед клапанами, за счет такого монтажа он эффективно улавливает и собирает посторонние примеси механического происхождения, которые могут находиться в потоке. В зависимости от размеров ячеек фильтрующего элемента в конструкции фильтра, зависит и степень очистки фильтруемой среды.
Устройство имеет несколько модификаций и диаметров. Также длина сторон ячеек может быть различной исходя из конкретной модификации устройства, но при этом минимально может быть 0,05 мм, а максимально – 4 мм.
Сетчатые конусные фильтры ФСК обладают рядом преимуществ, таких как:
- универсальность использования;
- вертикальный либо горизонтальный монтаж;
- простой демонтаж фильтрующего элемента при разборке самого фильтра для очистки и обслуживания;
- возможность работы с различными средами: вода, газовая смесь, нефтяные продукты;
- высокая степень надежности защиты клапанов, компрессионных устройств и насосов от попадания крупнодисперсных посторонних элементов.
Устройства монтируются на трубопроводных системах транспортировки жидкости и газообразных сред, крепятся на всасывающий трубопровод. Фильтрующий элемент задерживает и не пропускает частицы, которые больше размеров ячеек решетки.
| Технические характеристики | ||||
|---|---|---|---|---|
| Давление расчетное, МПа | 1.6 | 2.5 | 4.0 | 6.3 |
| Рабочая среда | газ, вода, углеводороды, нефтепродукты | |||
| Возможное материальное исполнение | сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М | |||
| Отношение площади свободного сечения в сетке к свободному сечению в трубе | 2,5 | |||
| Размер ячейки в сетке, мм | 0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0 | |||
|
Габаритные и присоединительные размеры |
||||||||
|
Обозначение фильтра |
DY, мм |
Py, МПа |
D |
L |
L2 |
n |
d |
масса, кг |
|
ФСК-50-1,6 |
50 |
1,6 |
125 |
250 |
255 |
4 |
18 |
5 |
|
ФСК-65-1,6 |
65 |
1,6 |
145 |
280 |
285 |
4 |
18 |
8,4 |
|
ФСК-80-1,6 |
80 |
1,6 |
160 |
350 |
355 |
4 |
18 |
11,9 |
|
ФСК-100-1,6 |
100 |
1,6 |
180 |
400 |
405 |
8 |
18 |
15,4 |
|
ФСК-150-1,6 |
150 |
1,6 |
240 |
500 |
505 |
8 |
22 |
26,9 |
|
ФСК-200-1,6 |
200 |
1,6 |
295 |
600 |
605 |
12 |
22 |
42,8 |
|
ФСК-250-1,6 |
250 |
1,6 |
355 |
700 |
707 |
12 |
26 |
62,3 |
|
ФСК-300-1,6 |
300 |
1,6 |
410 |
800 |
806 |
12 |
26 |
94,5 |
|
ФСК-350-1,6 |
350 |
1,6 |
470 |
950 |
958 |
16 |
26 |
139 |
|
ФСК-400-1,6 |
400 |
1,6 |
525 |
1000 |
1008 |
16 |
30 |
179 |
|
ФСК-50-2,5 |
50 |
2,5 |
125 |
250 |
255 |
4 |
18 |
6,8 |
|
ФСК-65-2,5 |
65 |
2,5 |
145 |
280 |
285 |
8 |
18 |
9,8 |
|
ФСК-80-2,5 |
80 |
2,5 |
160 |
350 |
355 |
8 |
18 |
12,3 |
|
ФСК-100-2,5 |
100 |
2,5 |
190 |
400 |
405 |
8 |
22 |
18,4 |
|
ФСК-150-2,5 |
150 |
2,5 |
250 |
500 |
505 |
8 |
26 |
34,4 |
|
ФСК-200-2,5 |
200 |
2,5 |
310 |
600 |
605 |
12 |
26 |
55 |
|
ФСК-250-2,5 |
250 |
2,5 |
370 |
700 |
707 |
12 |
30 |
82,8 |
|
ФСК-300-2,5 |
300 |
2,5 |
430 |
800 |
806 |
16 |
30 |
115 |
|
ФСК-350-2,5 |
350 |
2,5 |
490 |
950 |
958 |
16 |
33 |
174,5 |
|
ФСК-400-2,5 |
400 |
2,5 |
550 |
1000 |
1008 |
16 |
33 |
220 |
|
ФСК-50-4,0 |
50 |
4,0 |
125 |
250 |
255 |
4 |
18 |
7,3 |
|
ФСК-65-4,0 |
65 |
4,0 |
145 |
280 |
285 |
8 |
18 |
10 |
|
ФСК-80-4,0 |
80 |
4,0 |
160 |
350 |
355 |
8 |
18 |
13,3 |
|
ФСК-100-4,0 |
100 |
4,0 |
190 |
400 |
405 |
8 |
22 |
19,2 |
|
ФСК-150-4,0 |
150 |
4,0 |
250 |
500 |
505 |
8 |
26 |
35,9 |
|
ФСК-200-4,0 |
200 |
4,0 |
320 |
600 |
605 |
12 |
30 |
70 |
|
ФСК-250-4,0 |
250 |
4,0 |
385 |
700 |
707 |
12 |
33 |
110,2 |
|
ФСК-300-4,0 |
300 |
4,0 |
450 |
800 |
806 |
16 |
33 |
156,5 |
|
ФСК-350-4,0 |
350 |
4,0 |
510 |
950 |
958 |
16 |
33 |
221,5 |
|
ФСК-400-4,0 |
400 |
4,0 |
585 |
1000 |
1008 |
16 |
39 |
332 |
|
ФСК-50-6,3 |
50 |
6,3 |
135 |
250 |
255 |
4 |
22 |
10,8 |
|
ФСК-65-6,3 |
65 |
6,3 |
160 |
280 |
285 |
8 |
22 |
14,5 |
|
ФСК-80-6,3 |
80 |
6,3 |
170 |
350 |
355 |
8 |
22 |
17,8 |
|
ФСК-100-6,3 |
100 |
6,3 |
200 |
400 |
405 |
8 |
26 |
27,1 |
|
ФСК-150-6,3 |
150 |
6,3 |
280 |
500 |
505 |
8 |
33 |
59,2 |
|
ФСК-200-6,3 |
200 |
6,3 |
345 |
600 |
605 |
12 |
33 |
96,6 |
|
ФСК-250-6,3 |
250 |
6,3 |
400 |
700 |
707 |
12 |
39 |
144,3 |
|
ФСК-300-6,3 |
300 |
6,3 |
460 |
800 |
806 |
16 |
39 |
207,5 |
|
ФСК-350-6,3 |
350 |
6,3 |
525 |
950 |
958 |
16 |
39 |
306,5 |
|
ФСК-400-6,3 |
400 |
6,3 |
585 |
1000 |
1008 |
16 |
45 |
403,6 |
Производство фильтров ФСК на УЗСК в Таразе
Уральский Завод Стальных Конструкций занимается производством фильтров ФСК различных конфигураций, что позволяет применять их в различных средах. Фильтры имеют разные диаметры, которые соответствуют сечениям всасывающих трубопроводов, на которых будут монтироваться. Конструкция выполняется из высококачественной стали, на фильтры могут быть установлены сетки с различными параметрами ячеек, чтобы обеспечить максимально эффективную очистку жидкой и газообразной среды от твердых частиц.
