Компенсатор 1КСО, 2КСО эффективно гасит деформационные нагрузки осевого удлинения труб. Тип сильфонного компенсатора имеет несколько вариантов исполнения.

Главной деталью компенсатора является сильфон из нержавеющей стали, который гасит линейные силы деформации, сжимаясь за счет внутреннего конструктивного момента. Устройство поглощает небольшие угловые колебания. Компенсирующая способность компенсатора зависит от габаритов, составляет 25-160 мм и больше. Материал сильфона подбирается исходя из необходимых рабочих параметров. При значительных плюсовых температурах среды сильфон изготавливается из жаропрочных сталей, для низких температур сильфон производят из криогенных нержавеющих марок стали, для агрессивных сред используют корозионностойкие стали. Осевой сильфонный компенсатор может быть выполнен в односекционном варианте и в двухсекционном. При этом 2 сильфона в компенсаторе 1КСО, 2 КСО дадут большую компенсирующую способность.

В целях защиты внутреннего и внешнего слоя компенсатора (в случае эксплуатации 1КСО, 2КСО в агрессивной среде, с наличием твердых включений) устанавливается защитный экран внутрь  компенсатора и/или устройство помещается дополнительно в кожух. Также сильфонный компенсатор 1КСО, 2КСО по необходимости оборудуется ограничителем осевого хода.

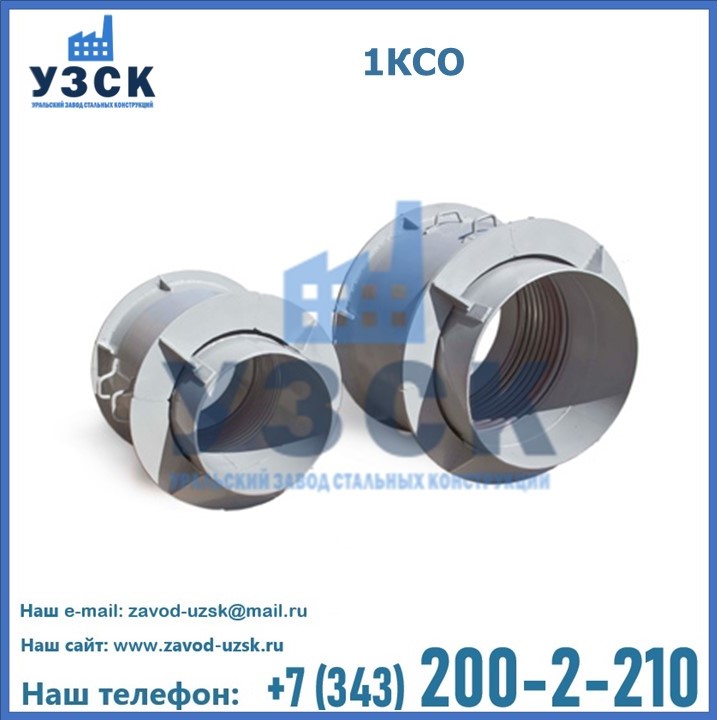

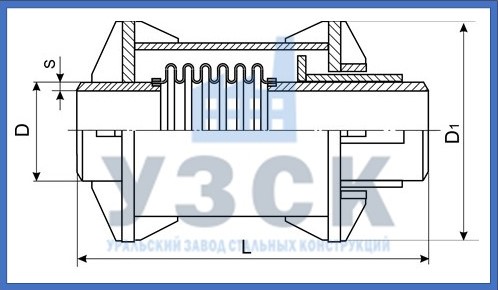

Чертёж компенсатора сильфонного 1КСО в Таразе
Чертёж 1КСО

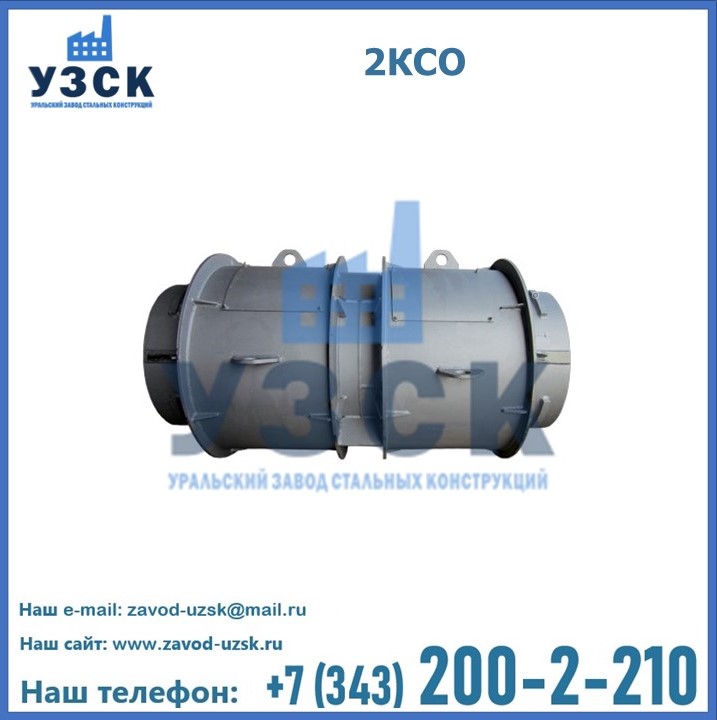

Чертёж компенсатора сильфонного 2КСО в Таразе
Чертёж 2КСО

Область использования 1КСО, 2КСО в Таразе

Конструкция рассчитана только на принятие осевых удлинений, не работает на сдвиг и изгиб. На УЗСК можно заказать устройство с внутренним экраном для наземных трасс, внешним кожухом для поземных коммуникаций. В зависимости от вида соединения, на патрубки устанавливаются фланцы или кромки разделываются под приварку.

Данный вид сильфонных компенсаторов рекомендуется использовать:

  • для обустройства внутренних и внешних тепловых трасс;
  • в системах водоснабжения;
  • в судостроении;
  • в химической и нефтеперерабатывающей промышленности.
Особенно часто потребность в сильфонных компенсаторах 1КСО, 2КСО в Таразе возникает при монтаже и эксплутации трубопроводов, в месте присоединения трубопровода к насосу, дымососу, различным двигателям. Ими могут быть оборудованы резервуары и другое емкостное оборудование.


Технические параметры компенсатора 1КСО, 2КСО

В зависимости от габаритов устройства обеспечивается компенсация удлинения по оси до 160 мм. Используется одна или две секции, с разным числом гофр в сильфоне.

Определяющие параметры типовых изделий:

  • рабочее давление среды до 2,5 МПа;
  • температурный предел 427 0 С;
  • среда – пар, вода, технические жидкости;
  • Срок эксплуатации до 20 лет.
Также у нас можете заказать компенсатор осевой 1КСО, 2КСО с разными техническими параметрами, из наличия со склада или под изготовление по следующим характеристикам:
  • Условный диаметр Ду  – от 15 до 5000 мм;
  • С рабочей температурой от  – 260 до 900 0 С;
  • Среда  – пар, вода, газ,технические жидкости, масла, нефть и нефтепродукты, химические и криогенные среды;
  • Рабочее давление Ру  – от вакуума до 150 кг/см2
  • Тип присоединения  – под приварку, фланцевый, резьбовой

Купить компенсаторы 1КСО, 2КСО от УЗСК в Таразе

Стандарты на изготовление продукции предусматривают каждое изделие исследовать на дефекты сварки методами неразрушающего контроля. На заводе рабочая документация на изделие подготавливается собственным конструкторским бюро. Готовый компенсатор проверяется  на соответствие исполнения службой ОТК. При отгрузке вместе компенсатором выдается Паспорт, Декларация ТР ЕАЭС, Сертификат качества.

Уральский Завод Стальных Конструкций в Таразе является производителем сильфонных компенсаторов. По вашему запросу мы можем осуществить подбор компенсатора стандартного типа или произвести расчет согласно вашим техническим условиям с учетом особенностей эксплуатации. Цена на компенсатор 1КСО, 2КСО складывается от многих параметров, таких как материал исполнение, количество штук в заказе, типа исполнения. .Собственное производство позволяет нам формировать оптимальные, взаимовыгодные цены на продукцию.

Типовые параметры стандартного компенсатора 1КСО, 2КСО

Условное обозначение Условный диаметр мм Условное давление  кг/см2 d мм s мм D  мм L  мм
КСО 50-16-60 50 16 57 3,5 79 335
КСО 65-16-60 65 16 76 3,5 95 350
КСО 80-16-60 80 16 89 3,5 110 360
КСО 100-16-80 100 16 108 4,0 138 370
КСО 100-16-100 100 16 108 4,0 138 410
КСО 125-16-60 125 16 133 4,0 167 270
КСО 125-16-100 125 16 133 4,0 167 465
КСО 150-16-60 150 16 159 4,0 191 270
КСО 150-16-100 150 16 159 4,0 191 500
КСО 200-16-80 200 16 219 6,0 266 300
КСО 200-16-160 200 16 219 6,0 266 590
КСО 250-16-80 250 16 273 7,0 318 400
КСО 250-16-160 250 16 273 7,0 318 610
КСО 300-16-180 300 16 325 7,0 371 670
КСО 350-16-180 350 16 377 7,0 415 640
КСО 400-16-200 400 16 426 7,0 479 740
КСО 500-16-200 500 16 530 8,0 590 780
КСО 600-16-200 600 16 630 8,0 705 695
КСО 700-16-210 700 16 720 8,0 800 698
КСО 800-16-210 800 16 820 8,0 900 726
КСО 900-16-210 900 16 920 10,0 999 726
КСО 1000-16-220 1000 16 1020 10,0 1102 726
КСО 1200-16-220 1200 16 1220 10,0 1310 726
