Каплеуловитель КЦТ представляет собой вариант прямоточного циклона. Данный циклон предназначен для улавливания инородных частиц, осевших на жидкость. Циклоны каплеуловители используют, как часть технологической установки, представляющую собой линию трубопровода с функцией фильтрации, или как самостоятельно работающую ступень эффективной очистки.

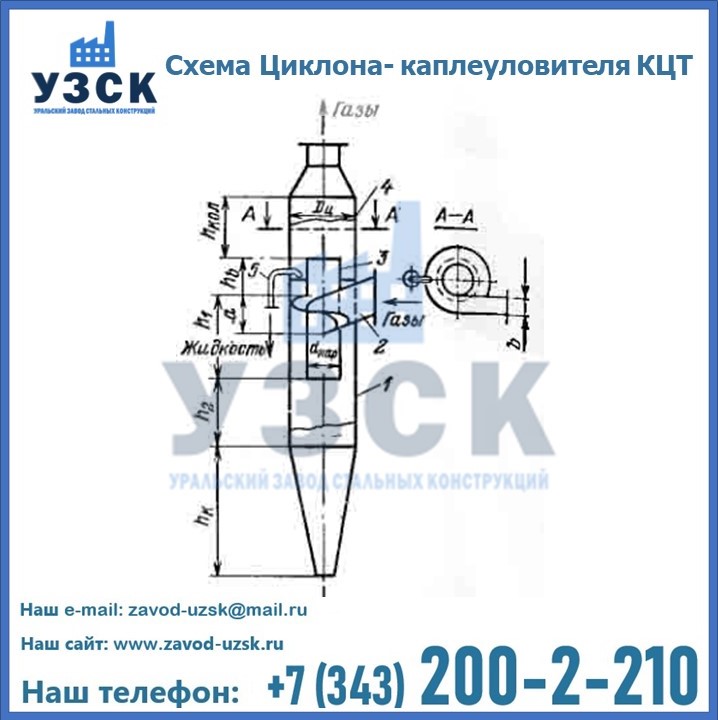

Конструкция циклона-каплеуловителя КЦТ
Структура каплеуловителя КЦТ очень проста, аппарат состоит из выходного патрубка (1), корпуса (2) и входного патрубка (3).
Входной патрубок имеет прямоугольное сечение, а выходной патрубок производится с сечением круглой формы.
Технические характеристики и основные параметры каплеуловителей КЦТ
Благодаря тому, что циклоны КЦТ имеют несколько компановочных решений и выпускаются по специальным требованиям к технологии и эксплуатации, они оптимально подходят для использования в установках и трубах Вентури.
Основные параметры циклонов-каплеуловителей КЦТ
| Концентрация жидкости в газе, поступающем в аппарат, л/м3, не более* | 1 |
| Предельная температура очищаемого газа, ºС | 400 |
| Скорость газа в свободном сечении аппарата, м/с | 3,5 – 5 |
| Гидравлическое сопротивление, Па (кгс/м2) | 350 (35) |
| Концентрация капельной влаги на выходе, мг/м3 | 70 |
Технические характеристики циклонов-каплеуловителей КЦТ
| Модель | Диаметр, мм | Производительность, м3/час | |
|---|---|---|---|
| КЦТ-400 | 400 | 1 500 — 2 200 | |
| КЦТ-500 | 500 | 3 100 — 3 890 | |
| КЦТ-600 | 600 | 3 890 — 5 600 | |
| КЦТ-700 | 700 | 5 600 — 7 625 | |
| КЦТ-800 | 800 | 7 625 — 9 960 | |
| КЦТ-900 | 900 | 9 960 — 12 600 | |
| КЦТ-1000 | 1 000 | 12 600 — 15 560 | |
| КЦТ-1200 | 1 200 | 15 560 — 22 410 | |
| КЦТ-1400 | 1 400 | 22 410 — 30 500 | |
| КЦТ-1600 | 1 600 | 30 500 — 39 840 | |
| КЦТ-1800 | 1 800 | 39 840 — 50 420 | |
| КЦТ-2000 | 2 000 | 50 420 — 62 245 | |
| КЦТ-2200 | 2 200 | 62 245 — 75 315 | |
| КЦТ-2400 | 2 400 | 75 315 — 84 000 | |
Маркировка каплеуловителей на примере КЦТ-1600:
- КЦТ — расшифровывается, как каплеуловитель центробежный с тангенциальным подводом газа;
- 1 600 — число обозначает внутренний диаметр цилиндрической части циклона в миллиметрах.
Производство и продажа циклонов-каплеуловителей КЦТ в Таразе
При выборе той или иной модели циклона-каплеуловителя необходимо учесть технические характеристики, специфику производства, на котором планируется использовать данное устройство, а также размеры капель, которые необходимо улавливать. Интенсивность и уровень качества очистки зависят от показателей скорости, развиваемой газом в процессе прохождения по поверхности горловины. Капли при этом будут иметь минимальные размеры (к примеру, если скорость газа = 120 м/с, то средний размер капель = 50 мкм).
Циклон— каплеуловитель КЦТ высокого качества и на выгодных условиях можно заказать и купить на Уральском Заводе Стальных Конструкций в Таразе. На каплеуловители и прочие стальное оборудование установлена оптимальная цена. Стоимость оборудования формируется исходя из выбранной модели, габаритов, комплектации устройства и сферы применения. УЗСК производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс.
