Циклоны ЦН-11-500×1УП, оборудованные улиткой и пирамидальным бункером, предназначается для улавливания и отслоения взвешенных частиц сухой пыли от газообразных сред. Циклон данного типа способен отделять пыль, которая образуется в помольных и дробильных системах, в процессе транспортировки сыпучих материалов, а также применяется для улавливания летучей золы. Следует учитывать, что недопустимо применение ЦН-500×1УП на предприятиях, где предполагается очистка сред, содержащих капельножидкую фазу или возможна, конденсация паров.
Маркировка циклона ЦН-11-500×1УП расшифровывается следующим образом:
11 — угол наклона входного патрубка относительно горизонтали (град);
500 — внутренний диаметр цилиндрической части циклона
1 — количество циклонов в группе (после ×);
УП- с камерой очищенного газа в виде улитки и пирамидальной формой бункера.
Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в форме улитки
- пирамидальный бункер
Для изготовления циклонов ЦН-11-500×1УП используется сталь. Корпус циклона выполняется из 3 миллиметровый стали, а для бункера применяется сталь толщиной 4 мм.
Циклоны ЦН-11-500×1УП бывают правого и левого исполнения.
Завод «УЗСК» в Таразе предлагает большой выбор циклонов и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования.
Установка циклона ЦН-11-500×1УП, оборудованного улиткой и пирамидальным бункером, производится на всасывающей стороне вентустановки. Такой монтаж нужен для того, чтобы статическое давление стало меньше атмосферного. Далее, исходя из значения статического давления и расхода воздуха при нем, определяется пропускная способность циклона по воздуху.
Эффективность циклона при фильтрации газа, насыщенного обычной кварцевой пылью с частицами более 10—20 мкм, составляет около 85%. Максимально допустимое разрежение — 5 кПа.

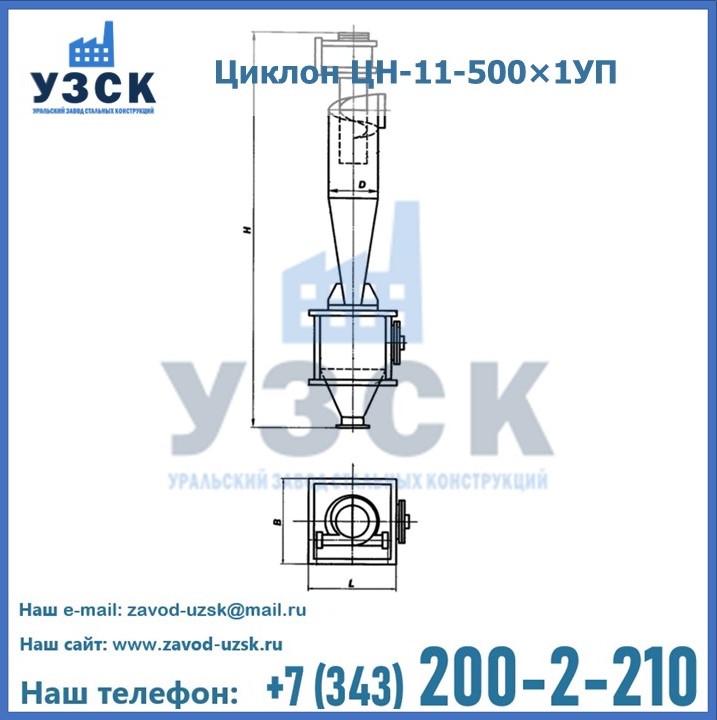

Основные технические характеристики циклонов ЦН-11-500×1УП:
| Наименование | Производительность по воздуху м3/ч | А, мм | Б, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|---|
| Циклон ЦН-11-500×1УП | 1510—1980 | 800 | 800 | 3910 | 88 |
Уральский Завод Стальных Конструкций в Таразе производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. УЗСК также предлагает циклоны из нержавеющей стали высокого качества. По желанию заказчика толщина стали для циклона и бункера может быть увеличена. Заказать и купить циклоны ЦН-11 высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
Условные обозначения для заказа циклонов ЦН 11:
- Ц — циклон;
- Н — конструкция НИИОгаза;
- 11 — угол наклона входного патрубка относительно горизонтали (град);
- цифры после тире:
— первая — внутренний диаметр цилиндрической части циклона (мм);
— вторая (после знака х) — количество циклонов в группе;
- У — с камерой очищенного газа в виде улитки;
- С — с камерой очищенного газа в виде сборника;
- П — пирамидальная форма бункера;
- В — сборник с вертикальным выходом;
- Б — сборник с боковым выходом.
