Циклоны ВЗП (золоуловители батарейного типа) нужны для очищения газовоздушной среды от отходов. Эксплуатируется в Таразе совместно системами аспирации и пневмотранспортом, которые отделают от производственного оборудования и подают воздушные потоки непосредственно в устройство очистки. Циклон ВЗП используется в различных промышленных областях.
Принцип работы и особенности конструкции циклонов ВЗП

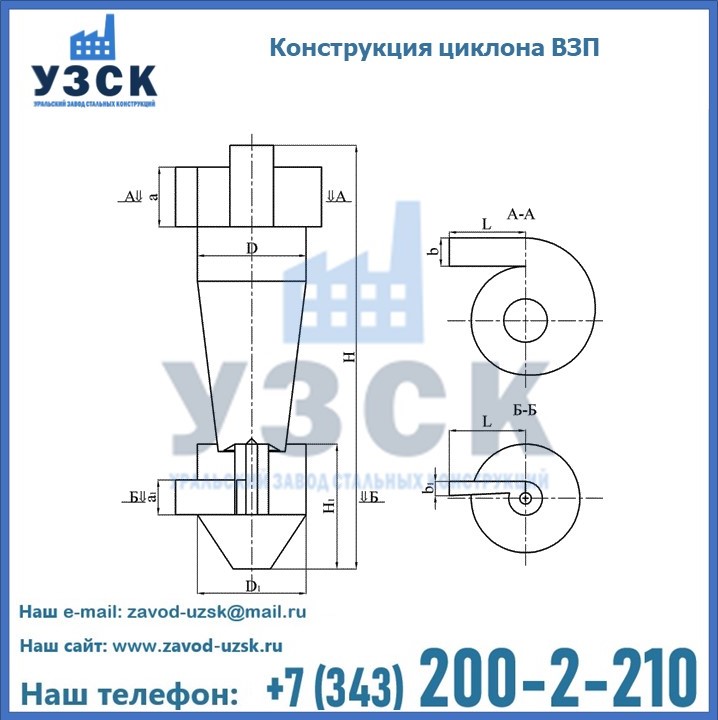

Пылеулавливающий циклон ВЗП действует на основе центробежной силы. В устройстве под воздействием этих явлений осуществляется сепарация/улавливание частиц мусора из газовоздушных потоков. Воздух, подлежащий очистке, затягивается через патрубки в циклон ВЗП двумя потоками. Потоки направлены навстречу друг другу, один поступает через патрубок верхнего завихрителя, другой — через нижний завихритель. В корпусах завихрителей потоки, изначально направленные навстречу друг другу, закручиваются в одну сторону. Пыль под воздействием вихря, создаваемого центробежной силы, остается на внутренних стенках циклонов, а затем отбрасывается нисходящими верхними потоками через кольцевую щель под отбойную шайбу в бункер. Бункер оборудован из переходника с затвором – мигалкой, через который все отходы поступают в пылесборник. Освобожденная от пыли и мусора газовоздушная среда выводится из циклона посредством центрального выхлопного патрубка.
Технические характеристики, параметры и оптимальные условия эксплуатации циклонов ВЗП
Для достижения максимальной эффективности, рекомендуется, при эксплуатации циклона ВЗП придерживаться следующих оптимальных параметров:
- Скорость входа запылённого газа — 18,7 м/с;
- Допустимое сопротивление — 1100 -1600 Па.
- Эффективность очистки воздуха при соблюдении данных параметров составит порядка 85— 98%.

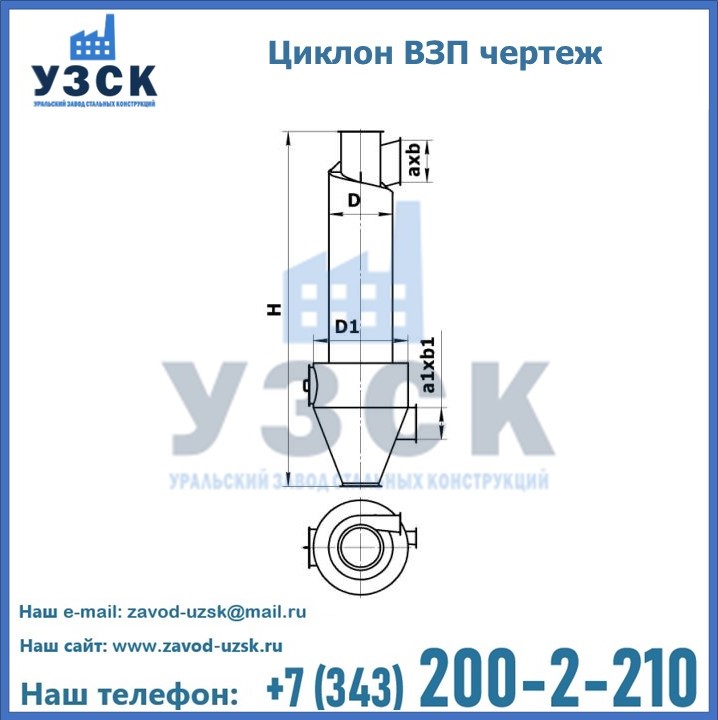

Технические характеристики циклонов ВЗП
| Типоразмер | производительность по воздуху м3/час | основные размеры, мм | |||||
|---|---|---|---|---|---|---|---|
| D | D1 | H | a x b | A1 x b1 | масса, кг не более | ||
| ВЗП-М-200 | 400 | 200 | 200 | 780 | 110 х 52 | 64 х 26 | 50 |
| ВЗП-М-300 | 900 | 300 | 300 | 1170 | 165 х 78 | 96 х 39 | 70 |
| ВЗП-М-400 | 1 600 | 400 | 400 | 1560 | 220 х 104 | 128 х 52 | 120 |
| ВЗП-М-450 | 2 500 | 450 | 450 | 1755 | 247 х 117 | 144 х 58 | 150 |
| ВЗП-М-600 | 3 600 | 600 | 600 | 2340 | 330 х 156 | 192 х 78 | 270 |
| ВЗП-М-800 | 6 500 | 800 | 800 | 3120 | 440 х 208 | 256 х 104 | 450 |
| ВЗП-М-1000 | 10 000 | 1000 | 1000 | 3900 | 550 х 260 | 320 х 130 | 750 |
| ВЗП-М-1200 | 14 300 | 1200 | 1200 | 4680 | 660 х 312 | 384 х 156 | 1100 |
| ВЗП-М-1300 | 17 000 | 1300 | 1300 | 5070 | 715 х 338 | 416 х 169 | 1300 |
Модернизированная версия циклона ВЗП
Под циклоном ВЗП-М подразумевается версия пылеуловителя ВЗП, которая имеет схожий с материнской моделью принцип работы. То есть, устройство ВЗП-М действует на основе столкновения встречных потоков, закручивающихся в одном направлении по ходу работы циклона. «М» в названии означает улучшенный, усовершенствованный вариант аппарата, иными словами, модернизированную модель. Пылеуловители ВЗП-М способны улавливать в системах пневмотранспорта и аспирационных установках волокнистую пыль, среднюю и сильнослипающуюся пыль.
При оптимальной скорости 3,5 м/с и кратности расходов первичного и вторичного потоков равной 0,69 эффективность очистки воздуха с помощью циклонов ВЗП-М составит 98-99%.
Область применения циклонов ВЗП в Таразе
Циклоны-пылеуловители активно используются в таких областях промышленности, как химическая, деревообрабатывающая, пищевая, текстильная, легкая и т.д.
С помощью циклона ВЗП удаляются следующие отходы производства:
- песчаная и глиняная пыли;
- цементная пыль;
- рудные и нерудные материалы;
- силикатная и асбестовая пыли;
- все вышеперечисленные пыли в отработанных дымовых газах.
Производство и реализация циклонов ВЗП И ВЗП-М
Уральский Завод Стальных Конструкций производит и продает в Таразе надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. При производстве циклонов ВЗП и прочего оборудования, специалисты компании «УЗСК» осуществляют контроль качества на всех этапах: от входного контроля материалов и отслеживания всей цепочки процесса изготовления стальных конструкций до диагностики сварных соединений и покрасочного покрытия. Возможны варианты изготовления циклонов пылеуловителей ВЗП и ВЗП-М из углеродистой стали, из нержавеющей стали AISI 304, 08Х18Н10, 12×18н10т. Благодаря налаженной работе с поставщиками материалов и оборудования мы имеем возможность предложить продукцию по приемлемой цене. Стоимость пылеуловителя формируется исходя из параметров и модели устройства. Завод «УЗСК» предлагает большой выбор циклонов и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Заказать и купить продукцию УЗСК можно, оставив заявку на сайте, или позвонив по указанным в разделе «КОНТАКТЫ» телефонам.
