Принцип действия циклона-промывателя СИОТ (выпуск 6, ОВ-02-99 ТИП I)
Циклоны-промыватели (или мокрые пылеуловители) СИОТ ОВ-02-99 ТИП I улавливают пыль и удаляют ее из воздушных потоков прямоточным, мокрый способом очистки. Принцип действия данного устройства заключается в улавливании пыли путем оседания ее на мокрых стенках циклона под воздействием центробежных сил, а также промывки воздушного потока распыляемой внутри устройства водой.
Преимущества промывателя СИОТ ОВ-02-99 ТИП I
Промыватель СИОТ выпуск 6 считается улучшенной версией предыдущих моделей. Эффективность промывателя повысилась за счет:
- увеличения угла наклона днища, благодаря чему, повысилось качество удаления шлама;
- улучшения раздачи воды по стенкам, увеличения интенсивности и напора водяного потока;
- упрощения конструкции раскручивателя.
Вода в циклон-промыватель подается во входной патрубок и на днище водораспределительного отсека, которое расположено в верхней части агрегата.
Особенности конструкции промывателя СИОТ ОВ-02-99 ТИП I
Промыватель СИОТ ТИП I отличается от других версий данной серии наличием раскручивателя и принципом его действия, которой заключается в том, что раскручиватель направляет выходящий из циклона воздух вниз. Пылеуловитель СИОТ тип I имеет корпус, входной патрубок и раскручиватель. Входной патрубок оборудован люком, с помощью которого осуществляется обслуживание и осмотр промывателя, а также двумя отверстиями. Одно предназначено для того, чтобы наблюдать за движением воды в процессе регулировки работы промывателя, второе нужно для подсвечивания.
Пылеуловители с мокрым способом очистки типа I считаются максимально эффективными в случае, когда вентилятор установлен после промывателя и размещен в нижней части корпуса.
Условия эксплуатации промывателей СИОТ ОВ-02-99 ТИП I
Оптимальной скоростью на входе в промыватель являются показатели 15 до 21 м/с. Данная скорость обеспечивает равномерную, стабильную степень очистки. Если скорость будет меньше 14 м/с, то распыление воды потоком прекратится, а значит эффективность снизится. Уровень очистки воздуха для пыли менее 5-10 мкм достигает 95% при скорости вращения 20 м/с и 90% при скорости 14 м/с.
Гидравлическое сопротивление скоростных промывателей СИОТ
| Скорость воздуха в круглом сечении входного патрубка Vo, м/с | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|
| Гидравлическое сопротивление, Па | 795 | 900 | 1009 | 1117 | 1225 | 1333 | 1441 |

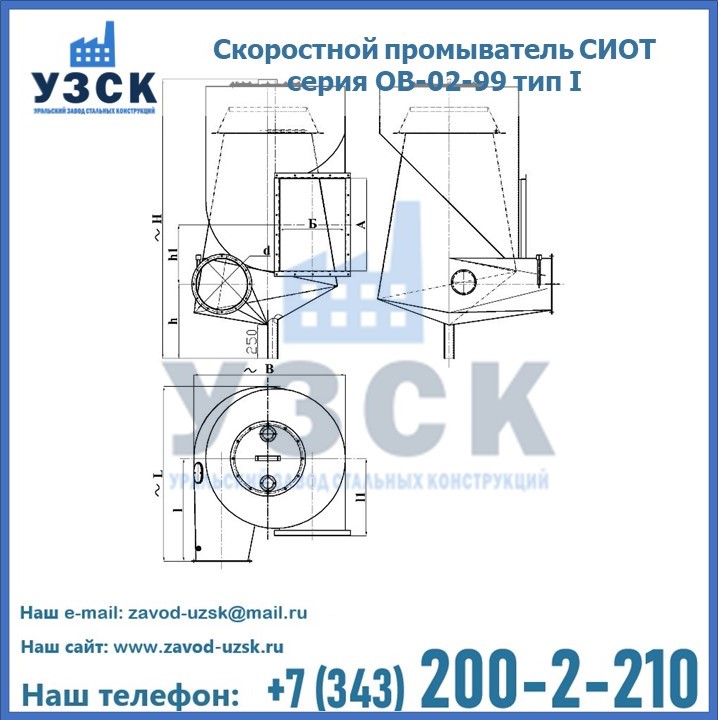

Основные технические характеристики и параметры СИОТ ОВ-02-99 ТИП I
| Промыватель СИОТ с раскручивателем, направляющим выходящий из циклона поток воздуха вниз | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
|---|---|---|---|---|---|---|---|
| 15 м/с | 18 м/с | 21 м/с | |||||
| циклоны СИОТ-1 серия ОВ-02-99 тип 1 | 2550 | 3050 | 3550 | 1440 | 720 | 835 | 84 |
| циклоны СИОТ-2 серия ОВ-02-99 тип 1 | 4200 | 5050 | 5900 | 1760 | 930 | 1070 | 135 |
| циклоны СИОТ-3 серия ОВ-02-99 тип 1 | 6450 | 7750 | 9050 | 2100 | 1150 | 1325 | 225 |
| циклоны СИОТ-4 серия ОВ-02-99 тип 1 | 9850 | 11250 | 13100 | 2470 | 1385 | 1595 | 321 |
| циклоны СИОТ-5 серия ОВ-02-99 тип 1 | 13300 | 16000 | 18650 | 2905 | 1650 | 1900 | 574 |
| циклоны СИОТ-6 серия ОВ-02-99 тип 1 | 18750 | 22500 | 26450 | 3385 | 1960 | 2260 | 817 |
| циклоны СИОТ-7 серия ОВ-02-99 тип 1 | 26600 | 31900 | 37250 | 3965 | 2325 | 2680 | 1413 |
| циклоны СИОТ-8 серия ОВ-02-99 тип 1 | 37500 | 45000 | 52500 | 4655 | 2765 | 3190 | 2025 |
| циклоны СИОТ-9 серия ОВ-02-99 тип 1 | 53200 | 63800 | 74500 | 5485 | 3290 | 3800 | 3465 |
| циклоны СИОТ-10 серия ОВ-02-99 тип 1 | 75000 | 90000 | 105000 | 6450 | 3910 | 4510 | 4843 |
| циклоны СИОТ-11 серия ОВ-02-99 тип 1 | 106400 | 127700 | 149000 | 7600 | 4645 | 5360 | 8710 |
| циклоны СИОТ-12 серия ОВ-02-99 тип 1 | 150000 | 180000 | 270000 | 8980 | 5525 | 6375 | 10425 |
