Принцип действия циклона-промывателя СИОТ (выпуск 6, ОВ-02-99 ТИП III)
Циклоны-промыватели (или мокрые пылеуловители) СИОТ ОВ-02-99 ТИП III улавливают пыль и отделяет ее от воздушных потоков прямоточным, мокрый способом очистки. Принцип действия данного устройства заключается в улавливании пыли путем оседания ее на мокрых стенках циклона под воздействием центробежных сил, а также промывки воздушного потока распыляемой внутри устройства водой.
Преимущества промывателя СИОТ ОВ-02-99 ТИП III
Промыватель СИОТ выпуск 6 считается улучшенной версией предыдущих моделей. Эффективность промывателя повысилась за счет:
- увеличения угла наклона днища, благодаря чему, повысилось качество удаления шлама;
- улучшения раздачи воды по стенкам, увеличения интенсивности и напора водяного потока;
- упрощения конструкции раскручивателя.
Вода в циклон-промыватель подается во входной патрубок и на днище водораспределительного отсека, которое расположено в верхней части агрегата.

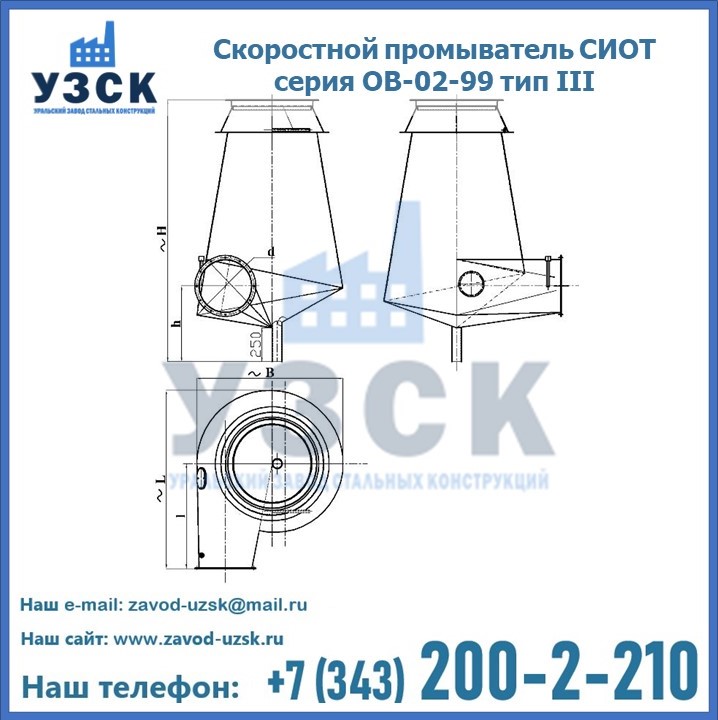

Особенности конструкции промывателя СИОТ ОВ-02-99 ТИП III
Промыватель СИОТ ТИП III отличается от других версий данной серии, а так же от моделей I и II типа отсутствием раскручивателя и выбросом очищенного воздуха по направлению вверх. Пылеуловитель СИОТ тип III имеет корпус, входной патрубок и выходное отверстие. Входной патрубок оборудован люком, с помощью которого осуществляется обслуживание и осмотр промывателя, а также двумя отверстиями. Одно предназначено для того, чтобы наблюдать за движением воды в процессе регулировки работы промывателя, второе нужно для подсвечивания.
Условия эксплуатации промывателей СИОТ ОВ-02-99 ТИП III
Оптимальной скоростью на входе в промыватель являются показатели 15 до 21 м/с. Данная скорость обеспечивает равномерную, стабильную степень очистки. Если скорость будет меньше 14 м/с, то распыление воды потоком прекратится, а значит эффективность снизится. Уровень очистки воздуха для пыли менее 5-10 мкм достигает 95% при скорости вращения 20 м/с и 90% при скорости 14 м/с.
Гидравлическое сопротивление скоростных промывателей СИОТ
Скорость воздуха в круглом сечении входного патрубка Vo, м/с | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
---|---|---|---|---|---|---|---|
Гидравлическое сопротивление, Па | 795 | 900 | 1009 | 1117 | 1225 | 1333 | 1441 |
Основные технические характеристики и параметры
Промыватель СИОТ без раскручивателя | Производительность по воздуху м3/час | H | B | L | Масса, кг. | ||
---|---|---|---|---|---|---|---|
15 м/с | 18 м/с | 21 м/с | |||||
промыватели СИОТ-1 серия ОВ-02-99 тип 3 | 2550 | 3050 | 3550 | 1304 | 687 | 835 | 44 |
промыватели СИОТ-2 серия ОВ-02-99 тип 3 | 4200 | 5050 | 5900 | 1585 | 882 | 1070 | 70 |
промыватели СИОТ-3 серия ОВ-02-99 тип 3 | 6450 | 7750 | 9050 | 1914 | 1092 | 1325 | 140 |
промыватели СИОТ-4 серия ОВ-02-99 тип 3 | 9850 | 11250 | 13100 | 2235 | 1312 | 1595 | 205 |
промыватели СИОТ-5 серия ОВ-02-99 тип 3 | 13300 | 16000 | 18650 | 2605 | 1562 | 1900 | 363 |
промыватели СИОТ-6 серия ОВ-02-99 тип 3 | 18750 | 22500 | 26450 | 3063 | 1857 | 2260 | 513 |
промыватели СИОТ-7 серия ОВ-02-99 тип 3 | 26600 | 31900 | 37250 | 3604 | 2204 | 2680 | 874 |
промыватели СИОТ-8 серия ОВ-02-99 тип 3 | 37500 | 45000 | 52500 | 4239 | 2624 | 3190 | 1248 |
промыватели СИОТ-9 серия ОВ-02-99 тип 3 | 53200 | 63800 | 74500 | 5001 | 3124 | 3800 | 2137 |
промыватели СИОТ-10 серия ОВ-02-99 тип 3 | 75000 | 90000 | 105000 | 5881 | 3704 | 4510 | 2951 |
промыватели СИОТ-11 серия ОВ-02-99 тип 3 | 106400 | 127700 | 149000 | 6935 | 4406 | 5360 | 5551 |
промыватели СИОТ-12 серия ОВ-02-99 тип 3 | 150000 | 180000 | 270000 | 8195 | 5241 | 6375 | 7723 |
Циклоны для очистки воздуха имеют целый ряд положительных качеств и практичных свойств. Уральский Завод Стальных Конструкций в Таразе в городах РФ занимается производством и реализацией самых высококлассных и качественных воздухоочистительных циклонов, в том числе, промывателей СИОТ. Для того, чтобы определиться с моделью воздухоочистительного циклона, следует учесть ряд факторов. Дело в том, что данное устройство имеет множество разновидностей и подтипов, часть из которых являются универсальными и подойдут для большинства промышленных предприятий. Но, для обеспечения эффективности эксплуатации, рекомендуется остановить выбор на узконаправленной модели циклона. Компания «УЗСК» в Таразе располагает всеми необходимыми возможностями для изготовления воздухоочистительного оборудования по индивидуальным чертежам, с учетом заданных параметров и специфики предприятия.
