Деаэратор — это специальное устройство, предназначенное для устранения из воды растворенных газов (кислорода, углекислого газа), способных не только негативно повлиять на качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Наиболее часто деаэраторы применяются в Таразе на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы.

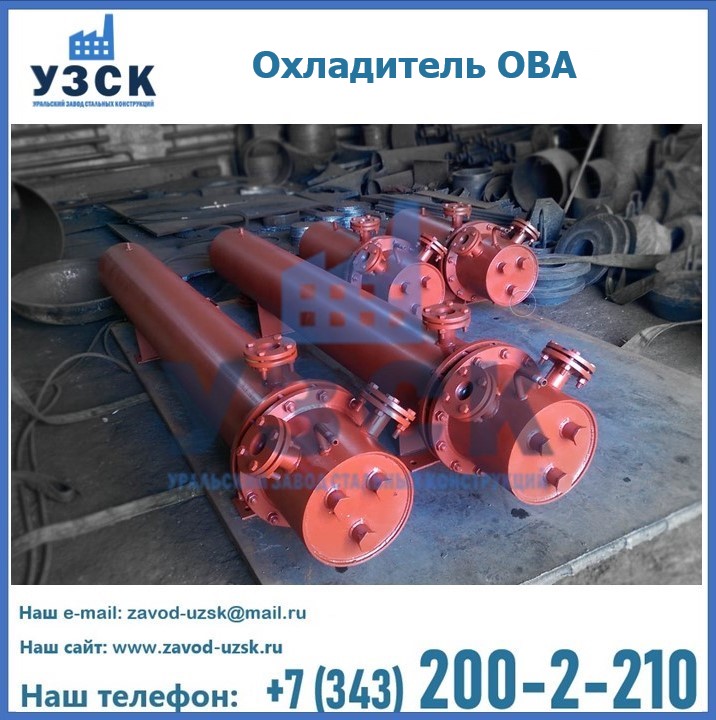

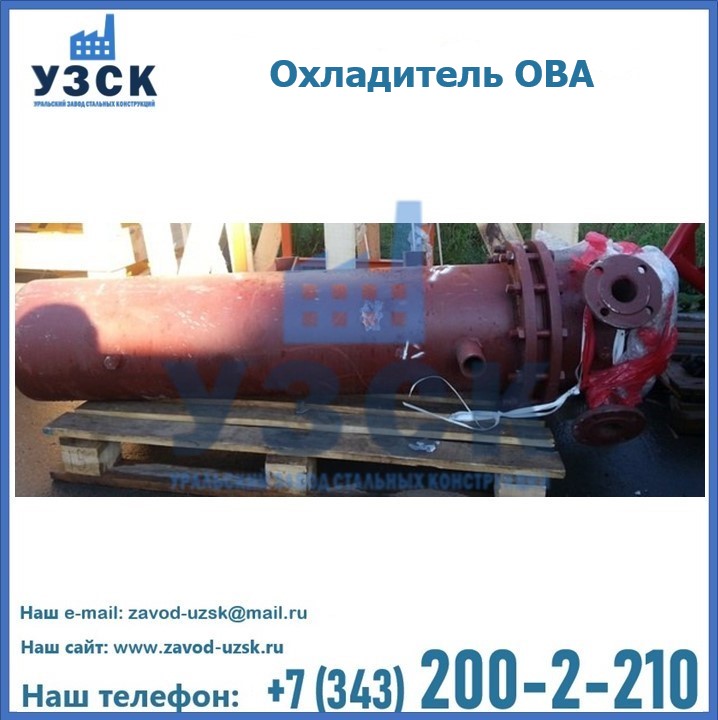

Охладитель выпара ОВА является одним из элементов, входящих в базовую комплектацию атмосферного деаэратора, он нужен для конденсации максимального количества пара и утилизации его тепла. Стандартная версия охладителя выпара ОВА производятся согласно требованиям ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия».
Конструкция и технические характеристики охладителя выпара

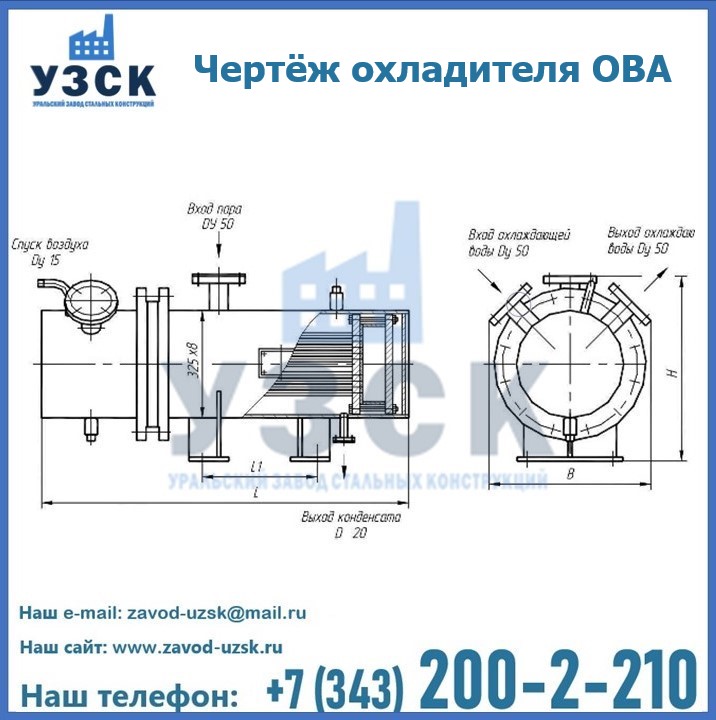

Охладитель выпара ОВА является одним из элементов, входящих в базовую комплектацию атмосферного деаэратора. Производится в виде трубчатого теплообменника поверхностного типа, представляющего собой секцию, состоящую из стального корпуса, с размещенной внутри трубной системой. Трубки для системы ОВА изготовляются из латуни либо коррозионно-стойкой стали в виде U-образных трубок. Охладители ОВА бывают с одним, двух, четырех ходовым исполнением, в зависимости от количества секций и их конфигурации.
В корпусе так же есть штуцеры и патрубки, посредством которых производится поступление парогазовой смеси и теплоносителя, выводится нагретый теплоноситель, отводятся отработанные остатки пара, а также монтируется технологическое оборудование, обеспечивающее безопасную эксплуатацию (манометры, термометры, уровнемеры теплоносителя, предохранительный и сбросной клапаны, запорные краны и вентили). Оборудование комплектуется согласно заказу и зависит от специфики условий эксплуатации.
Охладители выпара ОВА делятся на разновидности в зависимости от площади поверхности теплообмена, которая варьируется от 1 м2 до 29 м2. Таким образом, в маркировке охладителя цифра после аббревиатуры ОВА соответствует площади поверхности теплообмена.
Основные технические параметры охладителей выпара атмосферного типа ОВА
| Обозначение охладителя выпара | Поверхность охлаждения, м2 | Давление рабочее, МПа | Температура, °С | Среда | Диаметр, мм | Длина, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|---|---|---|
| в трубной части | в корпусе | в трубной части | в корпусе | в трубной части | в корпусе | |||||
| ОВА-1 | 1 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 219 | 1 390 | 165 |
| ОВА-2 | 2 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 325 | 1 415 | 232 |
| ОВА-2М | 2 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 325 | 1 415 | 232 |
| ОВА-8 | 8 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 426 | 1 900 | 472 |
| ОВА-16 | 16 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 426 | 2 700 | 534 |
| ОВА-24 | 24 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 630 | 2 150 | 770 |
| ОВА-24М | 24 | 0,5 | 0,12 | 50÷80 | 104 | вода | вода/пар | 530 | 2 750 | 7 |
Принцип работы охладителя выпара ОВА
Охладитель выпара ОВА — это охладитель поверхностного типа, теплообмен в котором осуществляется через нагретую от источника тепла поверхность. Охладитель выпара в атмосферном деаэраторе применяется для подготовки питательной воды перед подачей ее в деаэрационную колонку, где осуществляется процесс термической деаэрации.
С помощью ОВА, помимо подготовки воды, производится большой объем насыщенного влажного пара, или парогазовая смесь. Поэтому пар, освобожденный из деаэраторов и имеющий высокую t нагрева, можно применять для дальнейших целей (к примеру, им можно нагревать воду, предназначенную для горячего водоснабжения).
Рабочими средами для охладителя являются пар-вода или вода-вода. Вода, уже прошедшая фильтрацию, подается через входной патрубок, циркулирует по трубкам и поступает в деаэрационную колонку. Парогазовая смесь проникает в межтрубное пространство через фланец и нагревает теплоноситель, циркулирующий по трубам. Выпар (парогазовая смесь) выводится из верхней части колонки и поступает в межтрубное пространство, где происходит практически полная конденсация пара. Остатки и излишки газа выходят в атмосферу, а сконденсированный выпар сливается в деаэрационный бак.
Монтаж и правила эксплуатации ОВА в Таразе
При монтаже деаэрационного оборудования на объекте, охладитель выпара устанавливается наземно в горизонтальном положении. Так как ОВА эксплуатируются под воздействием высокого давления, они производятся с днищами эллиптической формы. Охладители выпара ОВА оснащаются опорами, с помощью которых и монтируются на объекте. Подвод и отвод выпара имеют подсоединяются с помощью фланцев, остальные патрубки имеют резьбовое соединение. Чтобы повысить производительность и эффективность работы охладителей, на корпус можно установить теплоизоляцию.
Уральский Завод Стальных Конструкций в Таразе предлагает большой выбор охладителей выпара ОВА и прочих стальных изделий, полностью укомплектованных и готовых к эксплуатации. Наше предприятие располагает собственными производственными площадями и сотрудничает только с надежными поставщиками. У нас вы можете заказать деаэраторы, колонки ДА, охладители ОВА высокого качества и по доступной цене. На все оборудование имеются чертежи и прочая техническая документация. Заказать и купить охладители ОВА высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
