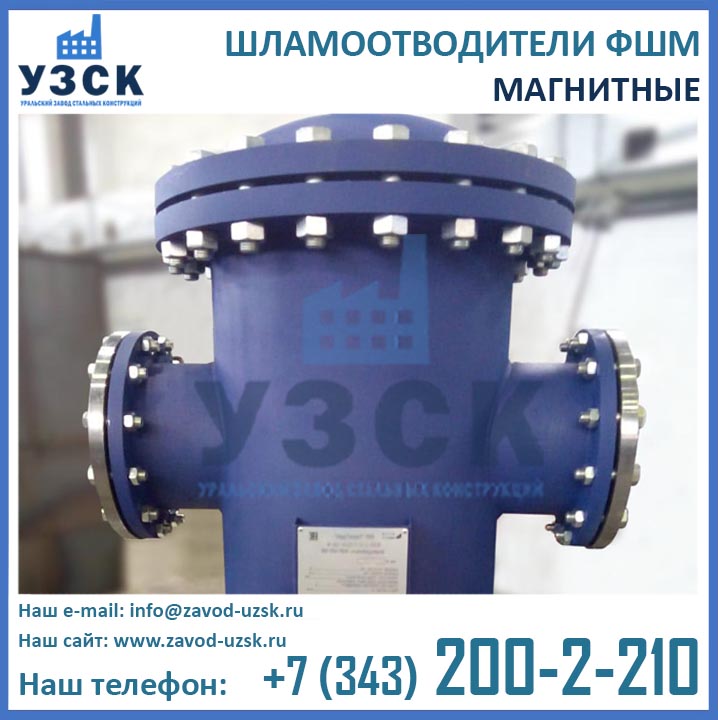

Шламоотделитель ФШМ-350 является магнитно-сетчатым фильтром, предназначенным для фильтрации воды и прочих неагрессивных жидкостей от песка, ферромагнетиков, ила, шлама, а также иных посторонних взвешенных частиц и примесей. Шламоуловители ФШМ-350 в Таразе нашли широкое применение в системах отопления, горячего и холодного водоснабжения с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя). Наиболее часто встречающиеся обозначения магнитных фильтров ФШМ с присоединительным диаметром 350 мм: шламоуловители ФШМ Ду350, шламоотделители ФШМ Ду350, шламоотводители ФШМ Ду350.
Шламоотводители ФШМ Ду 350 мм, принцип действия
Фильтры ФШМ Ду 350 мм осуществляют многоэтапную очистку жидких сред. На начальном этапе очистки жидкость поступает в корпус устройства через патрубок подвода. Внутри корпуса фильтра скорость движения потока уменьшается и под воздействием инерционных сил загрязняющие частицы отбрасываются на стенки корпуса и стекают да дно. Затем вода фильтруется с помощью стальных перфорированных перегородок, отсекающих твердые фракции крупного размера. После этого ферромагнетики улавливаются при помощи магнитных стержней. И на заключительном этапе очистки оставшиеся частицы и примеси мелкого размера отсекаются нержавеющей сеткой тонкой фильтрации. Чистая вода отводится из шламоуловителя через выходной патрубок Ду 350 мм, а все загрязнения, примеси и шлам скапливаются в нижней части сосуда, откуда удаляются через дренажный патрубок с наружной резьбой диаметром 50 мм.

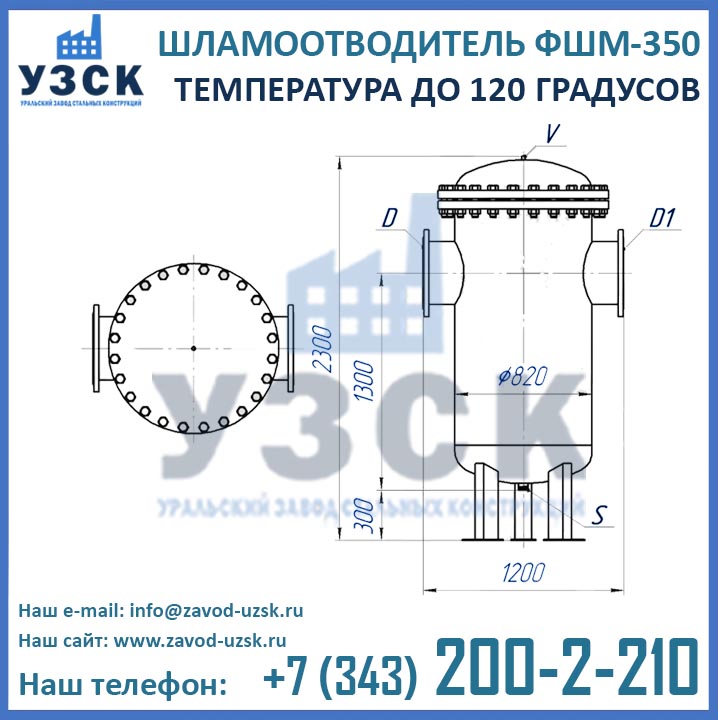

Эскиз фильтра ФШМ 350 мм до 120°С

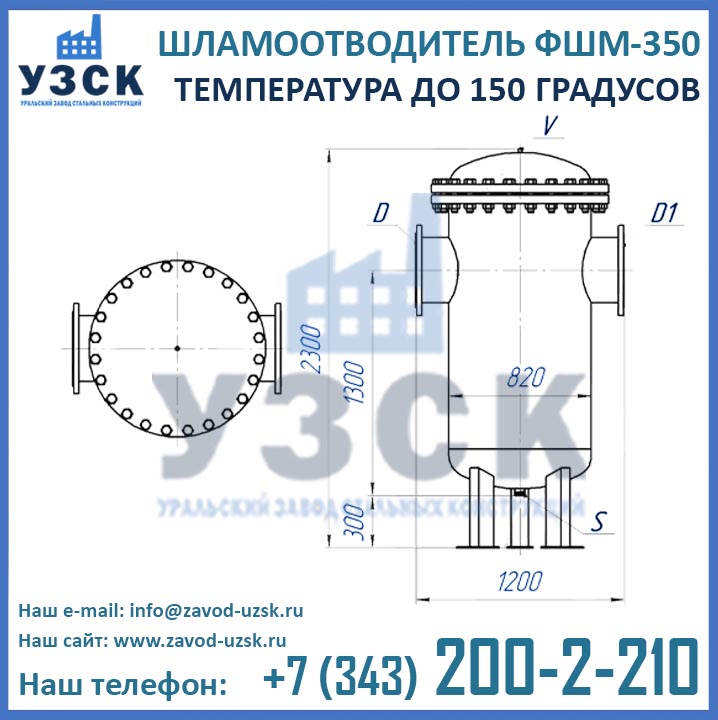

Эскиз фильтра ФШМ 350 мм до 150°С
Шламоуловители ФШМ-350: базовые размеры и параметры
Параметр | ФШМ-350 до 120°С | ФШМ-350 до 150°С |
Высота | 2300 мм | 2300 мм |
Длина | 1200 мм | 1200 мм |
Диаметр корпуса | 820 мм | 820 мм |
Диаметр условного прохода | 350 мм | 350 мм |
Масса | 1270 кг | 1270 кг |
Объем корпуса | 600 л | 600 л |
Производительность | 737 т/ч | 737 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Производство шламоуловителей ФШМ-350
Изготовление фильтров шламоотводителей ФШМ магнитных осуществляется как типового исполнения, так и нестандартного, по индивидуальным размерам и чертежам заказчика.
Производитель шламоотводителей ФШМ Ду 350 мм – Уральский завод стальных конструкций (УЗСК), располагающий мощным инженерно-конструкторским отделом и аттестованной на все виды неразрушающего контроля лабораторией. Специалисты сварочного производства завода УЗСК аттестованы Национальным агентством контроля сварки (НАКС). Применяемое сварочное оборудование и технология сварки завода также прошли аттестацию НАКС. Вся готовая продукция, в том числе шламоотделители ФМШ 350 мм, испытывается пробным давлением на аттестованном гидростенде завода.
Чтобы уточнить цены шламоотводителей ФШМ Ду350 мм Ру1,6 МПа в Таразе, обратитесь в отдел продаж Уральского завода стальных конструкций (см. раздел «Контакты»).
