Шламоотводитель MOS 200/80 (МШО MOS 200/80) представляет собой магнитный фильтр, предназначенный для систем отопления, теплоснабжения, горячего и холодного водоснабжения. Использование МШО Ду 80 позволяет удалить загрязнения (песок, ил, шлам, ржавчину, ферромагнетики, примеси, посторонние предметы, иные твердые включения), присутствующие в трубопроводной системе диаметром условного прохода 80 мм. Фильтрация воды шламоотводителем МШО 200/80 защищает котлы, теплообменное и насосное оборудование, контрольно-измерительные приборы и прочее сетевое оборудование от внутренних отложений и коррозии; позволяет сэкономить время и средства на ремонте или замене вышедшего из строя оборудования.

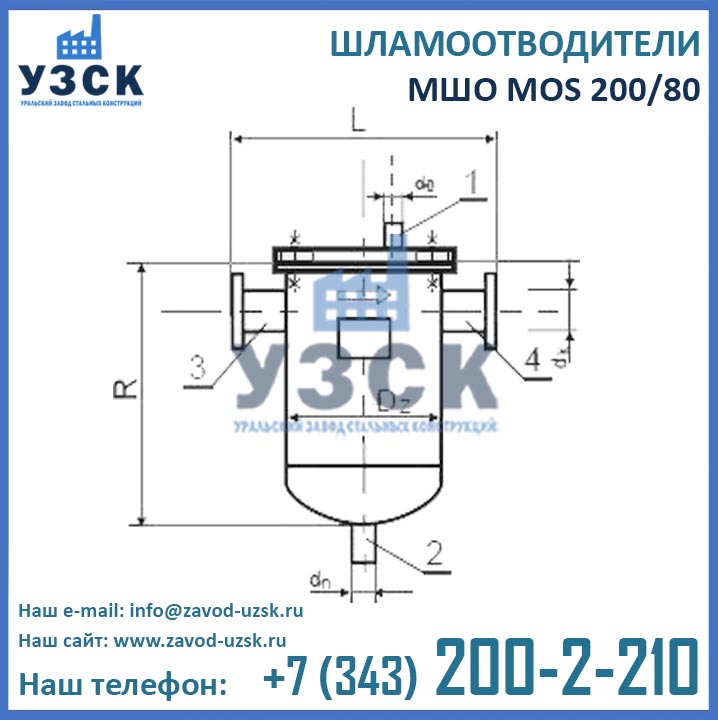

Чертеж шламоотводителя MOS Ду 80 мм
Принцип работы
Алгоритм работы магнитного шламоуловителя MOS Ду 80 подразумевает три этапа фильтрации рабочей среды: инерционный, магнитный и сетчатый.
Во время инерционного этапа скорость движения воды падает (когда рабочий поток входит в устройство), а его направление меняется на противоположное. Это приводит к отделению наиболее крупных частиц от воды и отбрасыванию их на стенки корпуса фильтра, откуда они стекают в шламовую камеру внизу аппарата., оборудованную сливным патрубком.
В процессе магнитного этапа очистки из воды удаляются ферромагнетики (ржавчина и другие включения, обладающие магнитными свойствами или приобретающими их под воздействием магнитного поля). Вода проходит через специальные перфорированные перегородки из нержавеющей стали оснащенный магнитами. Также на этом этапе улавливаются фракции размером более 0,5 мм, не имеющие ферромагнитных свойств.
В заключение поток рабочего вещества проходит через нержавеющую сетку тонкой фильтрации, отсекающие загрязнения размером менее 0,5 мм, которые проскочили предыдущие этапы очистки.
Таблица основных характеристик
Наименование | МШО MOS 200/80 |
Присоединительный диаметр патрубков, Ду, мм | 80 |
Присоединение к трубопроводу | фланцевое |
Номинальный диаметр корпуса, мм | 200 |
Производительность, м3/ч | 46 |
Рабочее давление, МПа | 1,6 |
Вес, кг | 40 |
Объем, V, м3 | 0,014 |
Длина, L, мм | 375 |
Высота, R, мм | 410 |
Материальное исполнение корпуса | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение фланцев | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги |
Рабочая среда | Вода, другие неагрессивные жидкости |
Температура рабочей среды | До 150 оС |
Как купить МШО MOS 200/80 в Таразе без посредников?
Обратитесь непосредственно к производителю магнитных шламоотводителей.
Уральский завод стальных конструкций (изготовитель МШО) имеет отдел продаж и самостоятельно реализует свою продукцию. Связаться с менеджерами завода УЗСК можно по координатам, указанным в разделе «Контакты». Наши специалисты с удовольствием ответят на все интересующие Вас вопросы, подскажут цены шламоотводителей MOS 200/80, наличие МШО на складе в Таразе, варианты и стоимость доставки в Ваш адрес.
Шламоуловители завода УЗСК отличает высокая производительность, высокая эффективность очистки воды, высокая продолжительность рабочего цикла (период между очистками), низкое гидравлическое сопротивление.
Уральский завод стальных конструкций располагает новейшим оборудованием, включая сварочные аппараты, аттестованные НАКС; своим аттестованным гидростендом для испытаний готовой продукции пробным давлением; а также лабораторией НК, позволяющей производить строгий контроль качества поступаемого на завод сырья и комплектующих. Специалисты сварочного производства и технология сварки нашего завода прошли аттестацию НАКС. В многочисленном штате сотрудников завода есть мощный инженерно-конструкторский отдел, занимающийся разработкой наиболее удачных технических решений при изготовлении шламоотводителей MOS 200/80 и модернизацией выпускаемой продукции.
